AvaSpec-NIR256/512-1.7-EVO非制冷型近紅外光纖光譜儀
AvaSpec-NIR256/512-1.7-EVO非制冷型近紅外光纖光譜儀
對于測量范圍需要達到近紅外1.7μm的應用，Avantes提供了一款新型非制冷型光譜儀AvaSpec-NIR256/512-1.7-EVO,它們都采用高靈敏度光學平臺和電路板。 這兩款光譜儀都具有很好的性能參數，例如采樣速度可達0.53 ms，積分時間可短至10或20μs。對于需要高分辨率的應用，或者需要更多數據點用于建模的應用，512像素探測器將是您的更好選擇。
AvaSpec-NIR256 / 512-1.7-EVO光譜儀將繼續使用InGaAs陣列探測和配有USB3和千兆以太網接口的超低噪聲電路板。光譜儀的數字和模擬I / O接口可實現對光譜儀的外觸發以及對脈沖光源和快門和的控制，并且可以通過軟件選擇兩種不同的增益模式，即高靈敏度模式（HS，默認）和低噪聲 （LN）模式。這種經濟實惠的非制冷型光譜儀采用USB供電，有四種光柵可供選擇，具有可更換狹縫，以滿足您的應用。
技術數據
| 光譜儀型號 | AvaSpec-NIR256-1.7-EVO | AvaSpec-NIR512-1.7-EVO |
| 光學平臺 | 對稱式 Czerny-Turner光路, 50 mm焦距 | |
| 波長范圍 | 900 - 1750 nm，取決于光譜儀配置 | |
| 分辨率 | 2.0 - 50 nm，取決于光譜儀配置 | |
| 雜散光 | <1%，取決于光譜儀配置 | |
| 靈敏度計數值（HS）/μW per ms integration time | 8,200,000 (integral 1000-1750 nm) | 3,800,000 (integral 1000-1750 nm) |
| 信噪比（HS） | 1900:1 | |
| 積分時間（HS） | 10 μs - 500 ms | |
| 靈敏度計數值（LN） /μW per ms integration time | 469,000 (integral 1000-1750 nm) | 222,000 (integral 1000-1750 nm) |
| 信噪比（LN） | 5000:1 | |
| 積分時間（ LN） | 10 μs - 10 seconds | |
| 探測器 | InGaAs線性陣列，256像素，50μm×500μm | InGaAs線陣，512像素，25μm×500μm |
| AD 轉換器 | 16 bit, 500kHz | |
| 接口 | USB 3.0高速，5 Gbps，千兆以太網1 Gbps | |
| 采樣速度 | 0.53 ms/scan | |
| 數據傳輸速度 | 0.53 ms/scan (USB3) | |
| 數字 IO接口 | HD-26連接器，2個模擬輸入，2個模擬輸出，3個數字輸入，13個數字輸出，雙向，觸發，同步，頻閃，激光 | |
| 電源 | 默認USB電源，600 mA或外部12VDC，320 mA（4W） | |

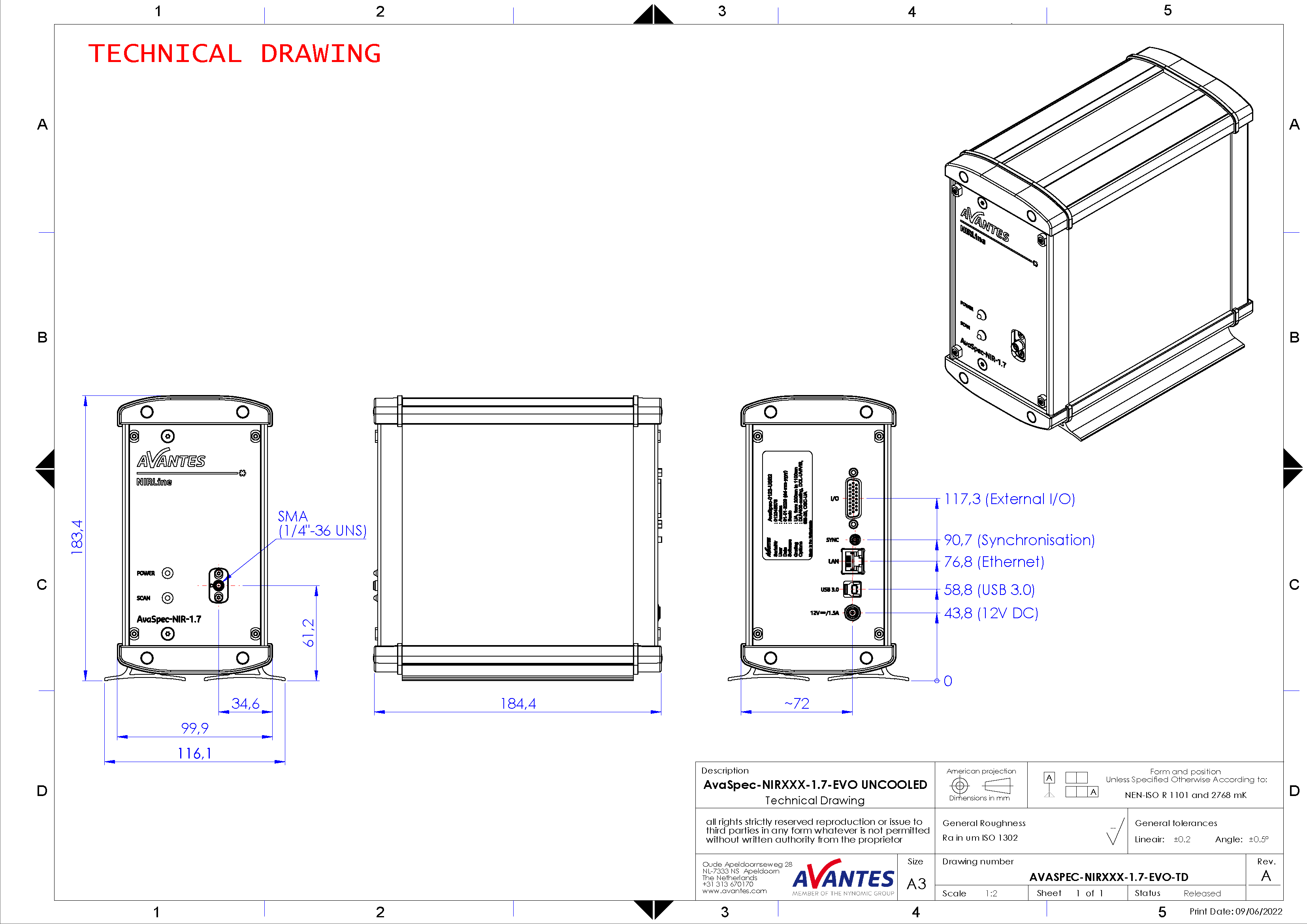

| 外型尺寸, 重量 | 185 x 84 x 185 mm, 2.7 Kg | |
光柵選擇表
| Use | 可用范圍 | 光譜范圍 (nm) | 線對數/mm | 閃耀波長 (nm) | 光柵型號 |
| NIR | 900-1750 | 850 | 200 | 1500 | NIR200-1.5 |
| NIR | 1000-1700 | 340 | 400 | 1600 | NIR400-1.6 |
NIR | 900-1400 | 200 | 600 | 1200 | NIR600-1.2 |
| NIR | 1300-1600 | 170 | 600 | 1600 | NIR600-1.6 |
光譜儀分辨率表
| 狹縫寬度 (μm) | |||||
| 光柵線對數 (lines/mm) | 25* | 50 | 100 | 200 | 500 |
| 200 | 6 | 8 | 12 | 22 | 50 |
| 400 | 2.5 | 3 | 6 | 12 | 25 |
| 600 | n.a. | 2 | 4 | 8 | 18 |
*只針對AvaSpec-NIR512
訂購信息
| AvaSpec-NIR256-1.7- EVO | 50 mm AvaBench，256像素InGaAs探測器，高速USB3光纖光譜儀，50 mm AvaBench，256像素InGaAs探測器，高速USB3和ETH接口，帶可更換的狹縫，包括 AvaSoft-Basic，USB接口電纜，OSF-850 / 1000-3。 指定光柵，波長范圍和狹縫。 |
| AvaSpec-NIR512-1.7-EVO | 50 mm AvaBench，512像素InGaAs探測器，高速USB3光纖光譜儀，50 mm AvaBench，512像素InGaAs探測器，高速USB3和ETH接口，帶可更換的狹縫，包括 AvaSoft-Basic，USB接口電纜，OSF-850 / 1000-3。指定光柵，波長范圍和狹縫。 |
| PS-12V/1.0 | 在ETH模式下運行所需的外部電源。 |
